Tekuté koncovky TWS2250 z nehrdzavejúcej ocele

Zostava tekutého konca TWS2250 z nehrdzavejúcej ocele
Surovina: selektívna montáž, legovaná oceľ (4330V, N-14, N-22), nehrdzavejúca oceľ (17-4PH, 15-5PH).
Vysokotonážne kovanie zariadení. Pokročilá technológia zaisťuje kovanie a rovnomernosť zrna, účinne kontroluje obsah škodlivých prvkov železa.
Jednodielne kovanie a jednodielne tepelné spracovanie zaisťujú stabilný výkon produktu s pevnosťou a húževnatosťou.
Optimalizujte dizajn vnútornej štruktúry produktu, aby ste zvýšili jeho životnosť. (Typ štrbiny, typ krytu lampy, typ excentrickej podpory), Posilnite vnútornú štruktúru, aby bola odolná voči opotrebovaniu a tlaku.
Hlavné komponenty, ako je telo ventilu, sedlo ventilu a piest v vylepšenej dutine, majú dizajn surovín optimalizovaný tak, aby sa predĺžila ich životnosť.
Možnosti viacerých veľkostí (52", 56" a 60") môžu byť prispôsobené rôznym bežným čerpacím vozíkom na trhu.
Rôzne veľkosti piestov (3,75", 4" až 6") spĺňajú požiadavky rôznych návrhov procesu lámania.
Uprednostňovaná nehrdzavejúca oceľ môže dosiahnuť životnosť, ktorá je viac ako štyrikrát dlhšia, len pri polovičných nákladoch na legovanú oceľ. $ $

Informácie o produkte

Technické parametre

Maximálny brzdný výkon	2 250 koní (1 864 kW)
Maximálne zaťaženie ojnice	229 305 lbf (1 020 kW)
Mŕtvica	8" (203,2 mm)
Režim prenosu	Dvojitá - kruhová - stĺpiková špirálová prevodovka s párom ozubených kolies
Prevodový pomer	6,353:1
Rozmery	93,03 * 67,99 * 45,35 palca (2 363 * 1 727 * 1 152 mm)
Čistá hmotnosť	14 000 libier (6 350 kg)

Úvod do hydraulického konca

Názov produktu	Model produktu	Materiál produktu	Hlavné špecifikácie	Vonkajšie rozmery/mm
Hydraulický koncový kryt / Hydraulická koncová zostava	TWS2250	4330V/17 - 4PH / 15 - 5PH	4,0"/4,5" / 5,0"/5,5"	914,45556,6504,8

VEĽKOSŤ PIESTU	115				150				200				300				330
	GPM	LPM	PSI	MPA	GPM	LPM	PSI	MPA	GPM	LPM	PSI	MPA	GPM	LPM	PSI	MPA	GPM	LPM	PSI	MPA
3,75"	131	496	21500	148	171	647	20370	140	230	871	15100	104	340	1287	10032	69	380	1438	9125	63
4"	150	568	18900	130	195	738	17900	123	259	980	13176	91	390	1476	8853	61	427	1616	8033	55
4,5"	189	715	14850	102	246	931	14100	97	330	1249	10445	72	495	1874	6988	48	543	2055	6346	44
5"	235	889	12050	83	305	1154	11420	79	405	1533	8501	59	610	2309	5653	39	671	2540	5130	35
5,5"	285	1079	9995	69	360	1363	9450	65	495	1874	7026	48	738	2793	4670	32	814	3081	4235	29
6"	334	1264	8400	58	430	1628	7950	55	585	2214	5905	41	871	3297	4005	28	965	3653	3568	25

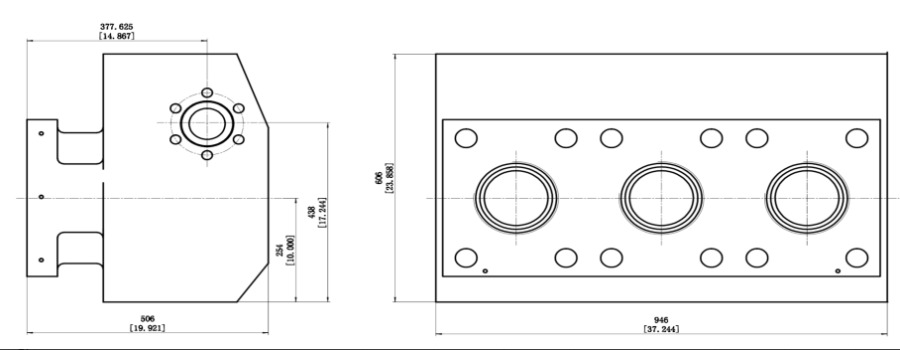

Vonkajšie rozmery kvapalinovej koncovky TWS2250

TWS2250 Fluid End z nehrdzavejúcej ocele je kľúčovým komponentom s vynikajúcim výkonom vo všetkých aspektoch.

Suroviny sú vysokokvalitná nehrdzavejúca oceľ 17-4PH a 15-5PH. Hoci náklady sú dvojnásobné v porovnaní s legovanou oceľou, môže dosiahnuť viac ako 4-krát dlhšiu životnosť s výraznou nákladovou efektívnosťou.

Výroba sa opiera o vysokotonážne nemecké zariadenia SIMATO na kovanie. Pokročilá technológia zaisťuje pomer kovania a homogenizáciu zrna. Obsah železa je ≤1. V kombinácii s jednodielnym kovaním a tepelným spracovaním zaisťuje stabilný výkon produktu a vynikajúcu pevnosť a húževnatosť.

Pokiaľ ide o konštrukčný dizajn, vnútorná dutina je optimalizovaná na typ štrbiny, typ krytu lampy, typ excentrickej konzoly atď., Ktoré sú po zosilnení odolné voči opotrebovaniu a tlaku. Surový dizajn hlavného príslušenstva, ako je teleso ventilu, sedlo ventilu a piest v dutine, je vylepšený, aby sa ďalej predĺžila životnosť.

Má silnú prispôsobivosť a je k dispozícii vo veľkostiach 52 palcov, 56 palcov a 60 palcov, ktoré môžu zodpovedať všetkým typom bežných čerpacích vozidiel; veľkosť piestu sa pohybuje od 3,75 palca do 6 palcov, čo môže spĺňať potreby rôznych procesov štiepenia a je spoľahlivou voľbou pre operácie lámania.
