Informácie o produkte
Technické parametre
| Maximálny brzdný výkon | 2 500 koní (1 864 kW) |
| Maximálne zaťaženie ojnice | 192 325 lbf (855,5 kW) |
| Mŕtvica | 8" (203,2 mm) |
| Režim prenosu | Dvojitá - kruhová - stĺpiková špirálová prevodovka s párom ozubených kolies |
| Prevodový pomer | 6,353:1 |
| Rozmery | 86,65 * 79,27 * 45,7 palca (2 201 * 2 013 * 1 161 mm) |
| Čistá hmotnosť | 16 093 lbf (7 300 kg) |
Úvod do hydraulického konca
| Názov produktu | Model produktu | Materiál produktu | Hlavné špecifikácie | Vonkajšie rozmery/mm |
| Hydraulický koncový kryt / Hydraulická koncová zostava | QWS2500 | 4330V/17 - 4PH / 15 - 5PH | 3,75"/4,0"/4,5" / 5,0"/5,5" | 1323*581*506 |
| PRIEMER PIESTU | VÝKON NA OT | Výtlak na čerpadlách za minútu | |||||||||
| IN | GPR | 100 | 150 | 200 | 250 | 300 | |||||
| GPM | PSI | GPM | PSI | GPM | PSI | GPM | PSI | GPM | PSI | ||
| 3 1/4 | 1.44 | 144 | 20000 | 218 | 14285 | 288 | 10715 | 380 | 8570 | 475 | 6489 |
| 3 1/2 | 1.67 | 167 | 17260 | 251 | 12295 | 334 | 9240 | 418 | 7386 | 551 | 5600 |
| 3 3/4 | 1.91 | 191 | 15020 | 287 | 10755 | 382 | 8080 | 479 | 6455 | 630 | 4900 |
| 4 | 2.17 | 217 | 13205 | 328 | 9465 | 434 | 7110 | 543 | 5685 | 716 | 4318 |
| 4 1/2 | 2.75 | 175 | 10495 | 413 | 7470 | 550 | 5819 | 688 | 4489 | 909 | 3400 |
| 5 | 3.4 | 340 | 8450 | 510 | 6060 | 680 | 4640 | 850 | 3630 | 1122 | 2760 |
| 5 1/2 | 4.11 | 411 | 6985 | 617 | 5000 | 822 | 3755 | 1028 | 3000 | 1356 | 2275 |
| 5 3/4 | 4040 | 449 | 6390 | 674 | 4580 | 898 | 3435 | 1128 | 2750 | 1482 | 2080 |
| 6 | 4.89 | 489 | 5879 | 734 | 4208 | 978 | 3195 | 1228 | 2525 | 1619 | 1910 |
| 6 1/2 | 5.74 | 574 | 5000 | 861 | 3585 | 1148 | 2690 | 1435 | 2180 | 1894 | 1680 |

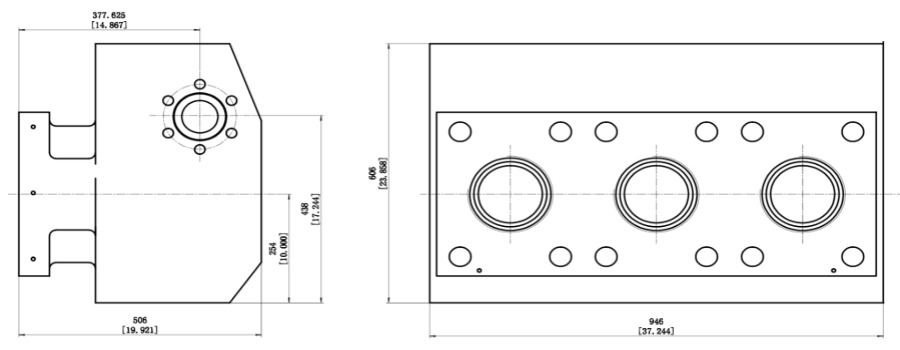

| Vonkajšie rozmery hydraulického konca QWS2500 |
 |
QWS2500 Stainless Steel Fluid End sa stal vysokovýkonnou voľbou v oblasti prepravy tekutín vďaka vynikajúcemu výberu materiálu a inovácii procesu.
Pokiaľ ide o suroviny, jeho základné komponenty sa vyberajú z vysokokvalitných nehrdzavejúcich ocelí, ako sú 17-4PH a 15-5PH, v kombinácii s legovanými oceľami, ako sú 4330V, N-14 a N-22, aby sa vybudoval pevný kvalitný základ. Za zmienku stojí najmä to, že hoci cena zvolenej nehrdzavejúcej ocele je dvojnásobná v porovnaní s legovanou oceľou, môže dosiahnuť životnosť viac ako 4-krát, čo používateľom prináša dlhodobé ekonomické výhody.
Počas výrobného procesu, ktorý sa spolieha na kovanie s vysokou tonážou, sa používa pokročilá technológia na zabezpečenie primeraného pomeru kovania a homogenizácie zŕn a obsah feritu je prísne kontrolovaný tak, aby bol ≤ 3%, čím sa zabezpečuje kvalita surovín zo zdroja. Presný proces jednodielneho kovania a tepelného spracovania jedného kusu ďalej dodáva produktu stabilnú pevnosť a húževnatosť, čo mu umožňuje pokojne zvládnuť zložité pracovné podmienky.
Pokiaľ ide o konštrukčný dizajn, kvapalinová hlavica preukázala mnoho inovácií. Vnútorná dutina má optimalizovaný dizajn, ako je typ slotu pre kartu, typ krytu lampy a typ excentrickej konzoly a po zosilnenom ošetrení sa výrazne zlepšila odolnosť proti opotrebovaniu a odolnosť voči tlaku. Vylepšenia dizajnu surovín hlavného príslušenstva, ako je teleso ventilu, sedlo ventilu a piest, zároveň vytvárajú synergický efekt s vystužením vnútornej dutiny, čím sa výrazne predlžuje celková životnosť.
Okrem toho QWS2500 poskytuje rôzne vonkajšie veľkosti 52 palcov, 56 palcov a 60 palcov, ktoré sa dokonale hodia k bežným čerpacím vozíkom na trhu a spĺňajú rôzne potreby prepravy tekutín s komplexnými výhodami.
